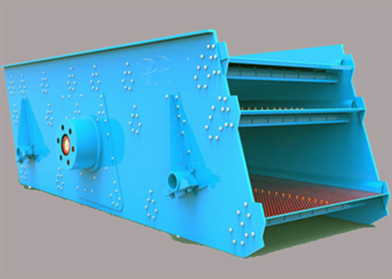

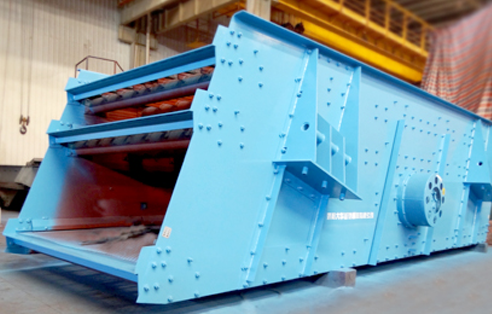

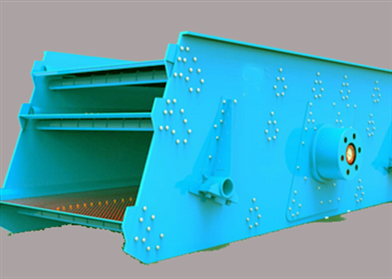

偏心块式圆振动筛

圆振动筛系引进德国技术制造的高效振动筛,振幅强弱可调节,物料筛淌线长,多层筛分,各档规格筛选清晰,筛分效率高。适宜采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级用。

进料粒度:-

生产能力20-1400 方/小时

应用领域:适宜采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级用。

适用物料:各种软、中硬矿石,建筑垃圾,尾矿,钢渣


YK系列圆振动筛使用和维护:

振动筛应在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料。停机前应先停止给料,待面物料排除后再停机。工作过程中应经常观察筛机运行情况,如发现运动不正常或异常声响,应及时停机检查,找出原因,排除故障。


立即订购

产品特点


YK系列圆振动筛产品特点与工作原理:YK系列圆振动筛产品特点与技术优势:

1.采用块偏心作为激振力,激振力强;

2.筛子横梁与筛箱采用高强度螺栓联结,无焊接;

3.筛机结构简单,维修方便快捷;

4.采用轮胎联轴器,柔性联接,运转平稳;

5.筛分效率高、处理量大、寿命长。


工作原理

YK系列圆振动筛工作原理:

电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

YK系列圆振动筛结构组成:

圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。采用筒体式偏心轴激振器及偏块调节振幅,振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。



技术参数

型号 筛网 筛面倾角 (°) 筛网面积(m2) 振动频率(r/min) 双振幅(mm) 处理能力(m3/h) 电机功率(kw) 外形尺寸 (L×W×H) (mm) 重量 (kg)
2YK1224 2 15 2.88 970 6月8日 20-120 5.5 2673×2382×2027 1750
YK1235 1 15 4.2 970 6月8日 20-150 5.5 3710×2464×1450 1729
2YK1235 2 15 4.2 970 6月8日 20-150 7.5 3705×2393×2339 2476
3YK1235 3 15 4.2 970 6月8日 20-150 7.5 3621×2521×2581 3158
4YK1235 4 15 4.2 970 6月8日 20-150 11 3510×2521×2830 4160
YK1545 1 17.5 6.75 970 6月8日 20-150 11 4904×3044×2179 3319
2YK1545 2 17.5 6.75 970 6月8日 20-150 15 5042×3090×3165 5308
3YK1545 3 17.5 6.75 970 6月8日 20-150 15 4972×3090×3395 5915
4YK1545 4 17.5 6.75 970 6月8日 20-150 18.5 4915×3155×3804 7260
YK1548 1 17.5 7.2 970 6月8日 20-150 11 5190×3044×2186 3319
2YK1548 2 17.5 7.2 970 6月8日 20-150 15 5265×3140×3208 5284
3YK1548 3 17.5 7.2 970 6月8日 20-150 15 5200×3090×3440 6186
4YK1548 4 17.5 7.2 970 6月8日 20-150 18.5 5200×3155×3849 7284
YK1860 1 20 10.8 970 6月8日 32-350 15 6302×3365×2992 4651
2YK1860 2 20 10.8 970 6月8日 32-350 18.5 6020×3455×3756 6195
3YK1860 3 20 10.8 970 6月8日 32-350 18.5 6020×3455×4180 7613
4YK1860 4 20 10.8 970 6月8日 32-350 22 5963×3505×4463 8650
YK2160 1 20 12.6 970 6月8日 66-720 18.5 6302×3730×2992 4917
2YK2160 2 20 12.6 970 6月8日 66-720 22 5966×3958×3975 6856
3YK2160 3 20 12.6 970 6月8日 66-720 30 5966×3958×4400 9112
4YK2160 4 20 12.6 970 6月8日 66-720 30 5966×3958×4780 11405
YK2460 1 20 14.4 970 6月8日 75-750 18.5 6302×4155×2992 5243
2YK2460 2 20 14.4 970 6月8日 75-750 30 6027×4308×3975 8503
3YK2460 3 20 14.4 970 6月8日 75-750 30 6027×4308×4400 10411
4YK2460 4 20 14.4 970 6月8日 75-750 30 5966×4308×4780 12068
2YK2475 2 20 18 970 6月8日 120-900 30 7812×4308×4642 10709
3YK2475 3 20 18 970 6月8日 120-900 37 7718×4393×5033 13400
4YK2475 4 20 18 970 6月8日 120-900 45 7718×4494×5361 15500
YK3060 1 20 18 970 6月8日 200-900 30 6302×4943×3108 14052
2YK3060 2 20 18 970 6月8日 200-900 37 6207×4943×3985 17185
3YK3060 3 20 18 970 6月8日 200-900 45 6207×4943×4485 19200
4YK3060 4 20 18 970 6月8日 200-900 45 6207×4943×4785 21080
YK3075 1 20 22.5 840 6月8日 840-1080 45 7627×4823×3494 16790
2YK3075 2 20 22.5 840 6月8日 840-1080 45 7872×4909×4817 17840
3YK3075 3 20 22.5 840 6月8日 840-1080 45 7877×4912×5287 18700
4YK3075 4 20 22.5 840 6月8日 840-1080 45 7883×4897×5629 21700
2YK3675 2 20 27 800 8月10日 140-1400 45 7810×5545×5000 30000
3YK3675 3 20 27 800 8月10日 140-1400 45 7810×5545×5583 33000

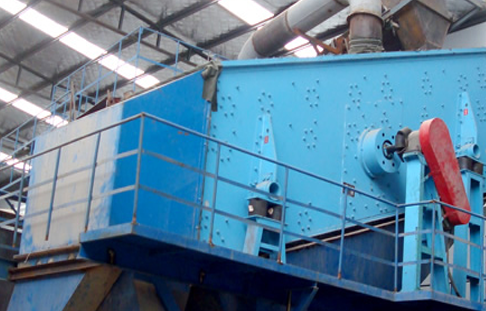

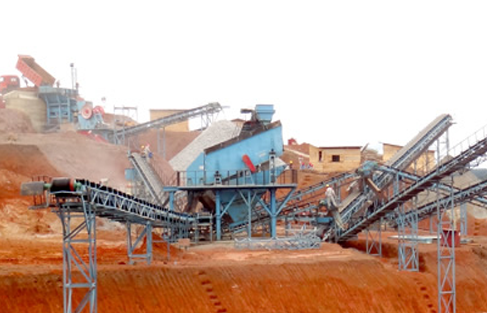

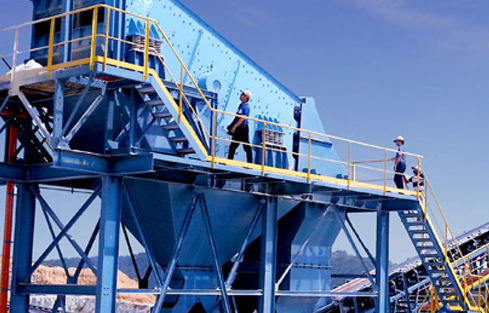

应用案例
