高效双齿辊破碎机工艺分析

更新时间:2015-11-25 11:03:58    点击次数:447次

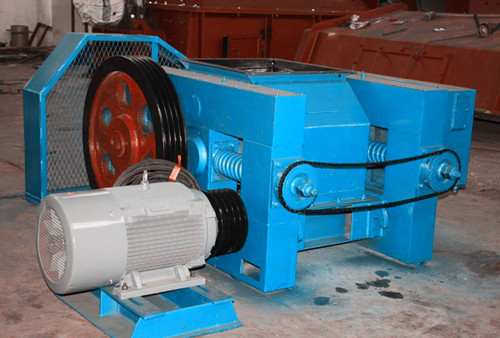

一、双齿辊破碎机结构


机器主要由传动装置、主动辊、从动辊、齿轮箱、机架、箱体、弹簧支承和联动装置等部件组成。

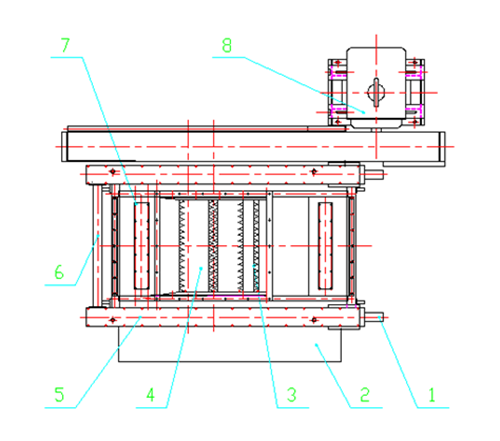

1、弹簧支承 2、齿轮箱 3、从动辊 4、主动辊 5、机架6、联动装置7、箱体8、电机


机器的传动由电机通过主传动轴减速后传给主动辊,然后经过桥式齿轮箱带动从动辊,主传动轴采用大皮带轮加安全轴套,如遇不可破碎物,及时切断安全销保护电机和齿辊安全工作。



二、双齿辊破碎机性能特点


1、设计制造标准严格

设备的设计、制造、检验、验收、包装和运输应符合适用的国家标准、国际标准或行业标准的最新有效版本。


2、高质工艺保障

严把材质构成、内部缺陷、证件齐全等质量检验关,材料表面没有砂眼、缩孔、夹渣、裂纹等缺陷。严格按照工艺、图纸和标准控制工序余量,正确选用加工设备,监督执行自检、互检和终检等检验程序;


3、结构合理,可靠性高

本机在设计过程中,充分考虑了压缩占地空间、避免粉尘外泄、安全可靠运行、多种工艺条件适用性等因素,因此其结构科学、合理、紧凑。


4、单电机齿轮箱传动,运行平稳

在传动方面,一改诸多厂家双电机驱动的方式,而是采用单电机齿轮箱传动,不仅运行更加平稳、结构更加紧凑、维护更加便捷,且显著降低了运行噪音。为了避免设备因过载而损坏零部件,本机设有过载保护装置。使设备运行更加安全可靠。


5、密封良好,无粉尘外泄

在相关部件结合处,均采取了有效的密封措施,避免了粉尘外泄,使得环境清新整洁。符合国家环保要求。


6、破碎比大,生产效率高

鉴于齿辊结构的固有特性,使得其破碎比大、生产效率高、被破碎物料均匀、过粉碎率低。


三、双齿辊破碎机安装前应注意的事项

(1)无论以何种方式供料,必须在设备进料口设置可靠的除铁装置,否则将造成重大设备事故。

(2)机器的电控装置应与给料、吸尘和除铁装置联锁,并应按以下程序起动和停止:

起动:吸尘装置除铁装置被破碎物料卸料装置破碎机给料装置

停止:给料装置除铁装置破碎机被破碎物料卸料装置吸尘装置


四、双齿辊破碎机安装调试与培训

1)安装调试时,派遣技术人员负责设备的指导安装、调试、考核及验收等相关工作。

2) 对操作人员给予免费技术培训,保证操作人员能够独立、熟练操作,并能排除设备运行中的一般故障。
