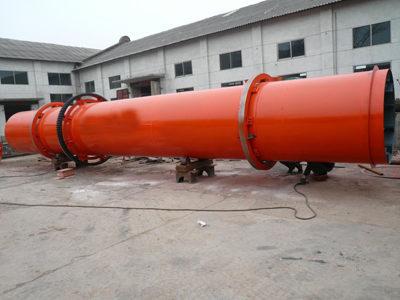

筒式烘干机

筒式烘干机也被称为滚筒干燥设备或转筒式烘干机,是矿山设备中应用最普通且广泛的一种烘干设备,适于干燥金属和非金属矿的磁、重、浮精矿及水泥工业的粘土和煤矿工业的煤泥等,具有结构合理、制作精良、产量高、能耗低、运转方便等优点。

【筒体容积】:9.0-285m³

【生产能力】:1.9-76.0t/h

【应用范围】:主要用于选矿、建材、冶金、化工等部门烘干一定湿度的物料。

【适用物料】:矿渣、煤泥、石膏、活性炭、矿粉、煤矸石、石膏、长石、石灰石、铝矾土等。



立即订购

产品特点


1、热效率高

宇航重工筒式烘干机采用顺流干燥方式,烟气与湿物料由同一侧进入干燥机,可以利用高温烟气获得很高的蒸发强度,烘干机出口温度低,热效率高。

2、设备损耗少

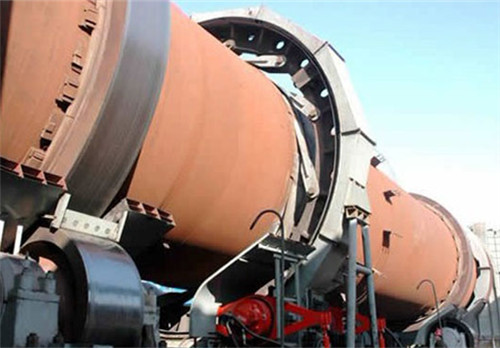

筒式烘干机采用调心式托轮装置,使托轮和滚圈的配合永远呈线性接触,从而大大降低了磨损和动力损耗。新型内部结构,强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分、粘性的适应性更强。

3、结构先进

筒式烘干机筒体是卧式回转圆筒,其内部从前至后焊有交错排列角度不同的各式抄板,回转窑体内根据需求镶有不同型号耐火砖,在进料端为防止倒料设有门圈及螺旋抄板,其结构先进、性能良好。

4、自动化程度高

筒式烘干机针对初水分不很高、比重适中、烘干过程中流动性变化的物料特点而设计的,具有结构紧凑,占地面积少,是相同产量单筒烘干占地面积的地二分之一,容易实现自动化控制,操作人员少。

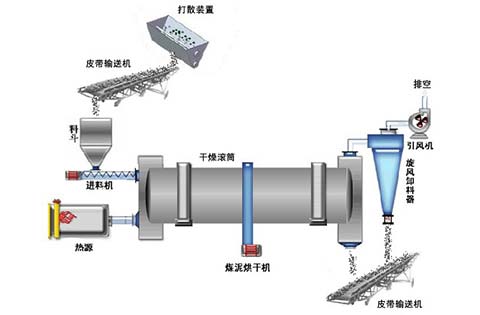

工作原理

湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端,湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。


技术参数

    产品规格(m

    生产能力(T/H

    主电机

    主减速机

    重量(T

    功率(KW

    型号

    型号

    速比

    Φ1.2×10m

    2.5

    7.5

    Y160M-R3

    ZL50-16-I

    13.5

    Φ1.5×12m

    3.3-4.9

    10

    Y160L-6-B3

    JZQ500--2F

    18.9

    Φ1.5×15m

    4-6

    18.5

    Y200L1-6

    JZQ500--2F

    21

    Φ1.8×12m

    4-6

    11

    Y160L-6

    ZQ50-16-2

    16.46

    22.83

    Φ2.2×12m

    7-12

    18.5

    Y200L7-6

    JZQ650-

    31.5

    37.6

    Φ2.2×14m

    7-12

    18.5

    Y200L7-6

    JZQ650-

    31.5

    40

    Φ2.2×16m

    12

    30

    Y225M-6

    JZQ750-

    31.5

    45

    Φ2.4×14m

    12

    30

    Y250M-6

    JZQ750-

    31.5

    51

    Φ2.4×18m

    10-13

    37

    Y250M-6

    ZL85-13-I

    27.16

    54

    Φ2.4×20m

    10-14

    37

    Y250N-6

    ZL85-13-I

    27.16

    54.14

    Φ3×20m

    25

    55

    Y250M-4

    ZL100-16-I

    41.52

    78

    Φ3×25m

    32-36

    75

    YR280M-4

    ZL100-16-I

    41.52

    104.9

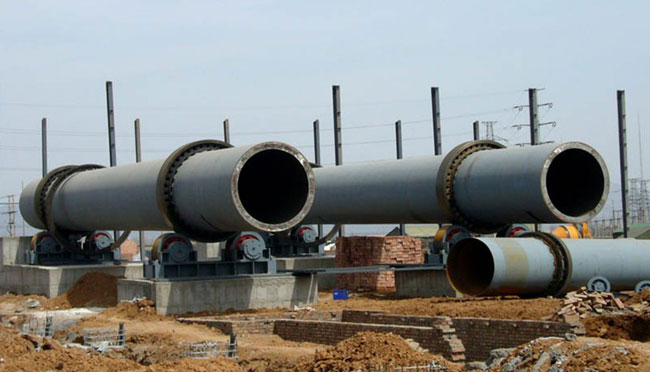

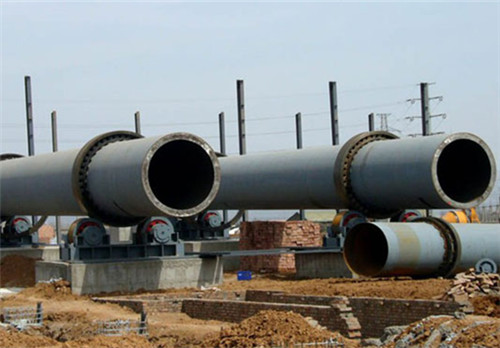

应用案例
