冶金化工窑

冶金回转窑又称冶金化工窑,主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高冶金矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。


【窑体长度】:25-74米

【生产能力】:2.5-200t/h

【适用物料】:石灰、水泥、陶粒、藻土、镍铁、菱镁矿、金属镁、高岭土等冶金粉末

【应用领域】:水泥、石灰、冶金、建材、化工、耐火材料等众多领域


立即订购

产品特点

宇航重工新型的冶金回转窑结构简单,生产过程控制方便可靠、易损件少、运转率高,出窑产品质量高。

1、窑体采用优质镇静碳素钢或合金钢板卷制并自动焊接;

2、轮带、托轮、开式齿轮采用合金铸钢;

3、滑动轴承采用大间隙不刮瓦轴承;

4、传动装置采用硬齿面减速器、弹性膜片联轴器、直流电机拖动;

5、采用液压挡轮;

6、窑头、窑尾分别采用鳞片叠压和气缸压紧密封;

7、设有慢速驱动装置。

工作原理

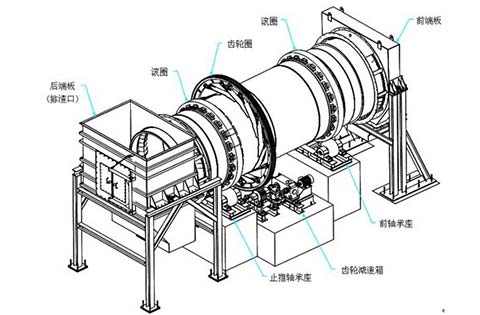

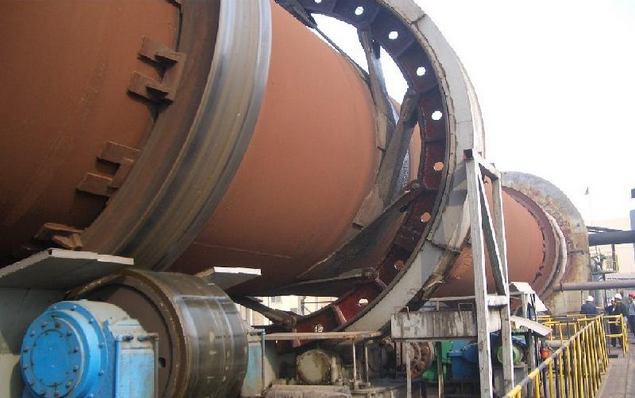

冶金回转窑的筒体由钢板卷制而成,筒体内镶砌耐火衬,且与水平线成规定的斜度,由3个轮带支承在各挡支承装置上,在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈,其下有一个小齿轮与其啮合。正常运转时,由主传动电动机经主减速器向该开式齿轮装置传递动力,驱动冶金回转窑。

技术参数

产品规格(mm) 窑体尺寸 产量(t/h) 转速(r/min) 电机功率(kw) 重量(t) 备注
直径(m) 长度(m) 斜度 (%)
ф1.4x33 1.4 33 3 0.9-1.3 0.39-3.96 18.5 47.5 ---
ф1.6x36 1.6 36 4 1.2-1.9 0.26-2.63 22 52 ---
ф1.8x45 1.8 45 4 1.9-2.4 0.16-1.62 30 78.2 ---
ф1.9x39 1.9 39 4 1.65-3 0.29-2.93 30 77.59 ---
ф2.0x40 2 40 3 2.5-4 0.23-2.26 37 119.1 ---
ф2.2x45 2.2 45 3.5 3.4-5.4 0.21-2.44 45 128.3 ---
ф2.5x40 2.5 40 3.5 9.0-10.5 0.44-2.44 55 149.61 ---
ф2.5x50 2.5 50 3 6.25-7.4 0.62-1.86 55 187.37 ---
ф2.5x54 2.5 54 3.5 6.9-8.5 0.48-1.45 55 196.29 ---
ф2.7x42 2.7 42 3.5 10.0-11.0 0.10-1.52 55 198.5 ---
ф2.8x44 2.8 44 3.5 12.5-13.5 0.437-2.18 55 201.58 悬浮预热窑
ф3.0x45 3 45 3.5 12.8-14.5 0.5-2.47 75 210.94 ---
ф3.0x48 3 48 3.5 25.6-29.3 0.6-3.48 100 237 窑外分解窑
ф3.0x60 3 60 3.5 12.3-14.1 0.3-2 100 310
ф3.2x50 3.2 50 4 40.5-42 0.6-3 125 278 窑外分解窑

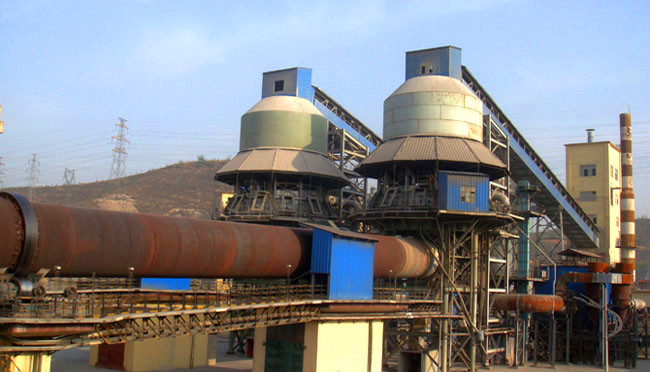

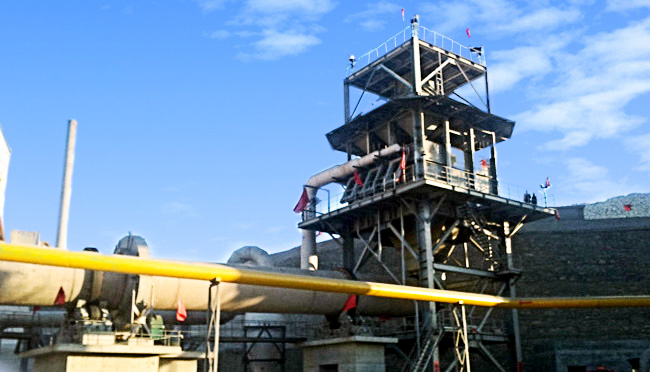

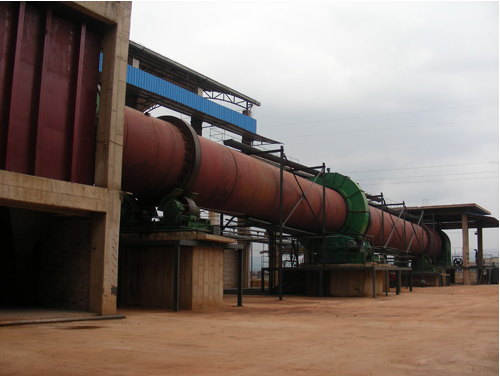

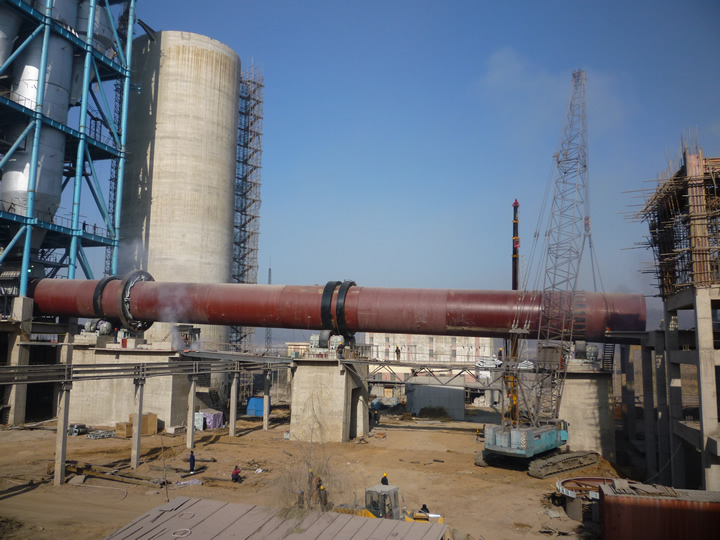

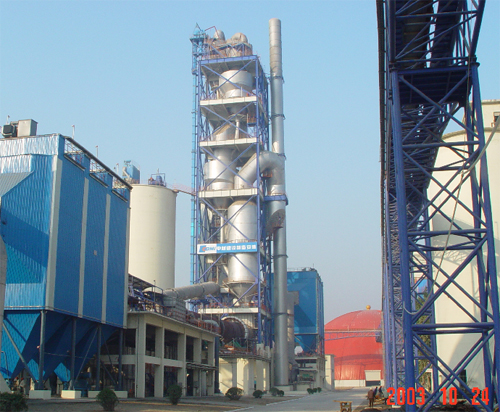

应用案例
