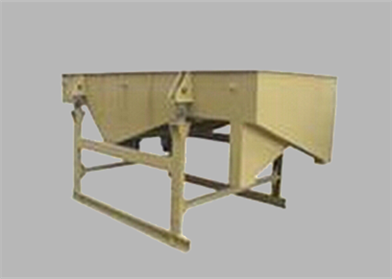

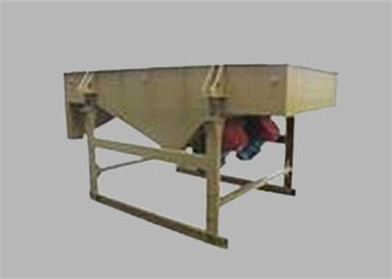

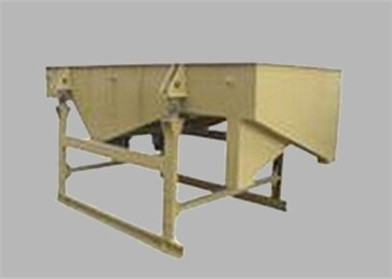

直线振动筛

进料粒度:≤ 250mm

生产能力:4.5-1080t/h

应用领域:塑料、磨料、化工、医药、建材、粮食、碳素、化肥、耐火材料、轻工、矿山、煤炭、冶炼等行业。

适用物料:粉状、颗粒状物料

ZK系列直线振动筛应用范围:

直线振动筛(直线筛)是新型的筛分设备,广泛应用于塑料、磨料、化工、医药、建材、粮食、碳素、化肥、耐火材料、轻工、矿山、煤炭、冶炼等行业,以及粉状、颗粒状物料的筛选和分级。


立即订购

产品特点


ZK系列直线振动筛产品特点与工作原理:ZK系列直线振动筛产品特点与技术优势:

1.采用块偏心作为激振力,激振力强;

2.筛子横梁与筛箱采用高强度螺栓联接,无焊接;

3.筛机结构简单,维修方便快捷;

4.采用轮胎联轴器,柔性联接,运转平稳;

5.筛分效率高、处理量大、寿命长。

通过多年生产实践,证明该系列筛机具有处理量大,技术参数合理,结构强度、刚度高,系列化、通用化、标准化程度高,运转平稳可靠、噪音小、维护检修方便等一系列优点。




工作原理

ZK系列直线振动筛工作原理:

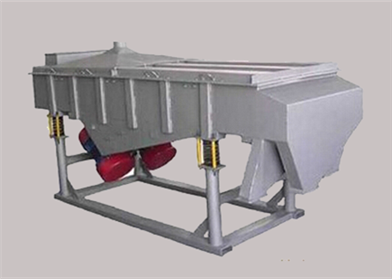

直线振动筛采用双电机驱动,当两台电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起,跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构、无粉尘溢散等特点。筛分目数可达325目,可筛分出7种不同粒度的物料。

技术参数

型号 筛面 给料粒度 (mm) 电机功率 (kw) 产量 (t/h) 重量 (t)
面积 (m2) 筛孔尺寸 (mm) 筛网结构
ZK1022 2.25 0.25-50 编织、条缝、冲压、橡胶、聚氨酯筛网 <250 3×2 4.5-90 2.2
ZK1230 3.6 0.25-50 <250 4×2 7.2-144 2.6
ZK1237 4.5 0.25-50 <250 5.5×2 9-180 3.1
ZK1437 5.25 0.25-50 <250 5.5×2 12-250 3.2
ZK1445 6.3 0.25-50 <250 7.5×2 12.6-252 4.1
ZK1637 6 0.25-50 <250 5.5×2 12-240 3.5
ZK1645 7.32 0.25-50 <250 11×2 95-280 4.5
ZK1837 6.75 0.25-50 <250 11×2 90-270 5
ZK1845 8.1 0.25-50 <250 11×2 16.2-234 5.5
ZK1852 9.45 0.25-50 <250 11×2 18.9-378 5.9
ZK2045 9 0.25-50 <250 11×2 16.2-324 6
ZK2052 10.5 0.25-50 <250 11×2 21-420 6.4
ZK2060 12 0.25-50 <250 15×2 24-480 7.6
ZK2445 10.8 0.25-50 <250 15×2 21.6-432 7.4
ZK2452 12.6 0.25-50 <250 15×2 25.2-504 8.2
ZK2460 14.4 0.25-50 <250 15×2 28.8-576 9.2
ZK3045 13.5 0.25-50 <250 15×2 27-540 10
ZK3052 15.75 0.25-50 <250 22×2 31.4-628 10
ZK3060 18 0.25-50 <250 22×2 17.5-525 11
ZK3645 16.2 0.25-50 <250 22×2 37.8-756 12.2
ZK3652 18.9 0.25-50 <250 22×2 43.2-864 13.4
ZK3660 21.6 0.25-50 <250 22×2 43.2-864 14.3
ZK3675 27 0.25-50 <250 30×2 54-1080 17.1
2ZK1022 2.25 0.25-50 <250 4×2 4.5-90 3
2ZK1230 3.6 0.25-50 <250 5.5×2 7.2-144 3.7
2ZK1237 4.5 0.25-50 <250 7.5×2 9-180 4.4
2ZK1437 5.25 0.25-50 <250 7.5×2 12-250 5
2ZK1445 6.3 0.25-50 <250 15×2 12.6-252 6.9
2ZK1637 6 0.25-50 <250 15×2 12-240 6.9
2ZK1645 7.32 0.25-50 <250 15×2 95-280 8.6
2ZK1837 6.75 0.25-50 <250 15×2 90-270 7.9
2ZK1845 8.1 0.25-50 <250 15×2 16.2-234 8.1
2ZK1852 9.45 0.25-50 <250 15×2 18.9-378 9
2ZK2045 9 0.25-50 <250 15×2 16.2-324 9.1
2ZK2052 10.5 0.25-50 <250 22×2 21-420 10.1
2ZK2060 12 0.25-50 <250 22×2 24-480 10.8
2ZK2445 10.8 0.25-50 <250 22×2 21.6-432 11
2ZK2452 12.6 0.25-50 <250 22×2 25.2-504 12.5
2ZK2460 14.4 0.25-50 <250 22×2 28.8-576 13.5
2ZK3045 13.5 0.25-50 <250 30×2 27-540 15.4
2ZK3052 15.75 0.25-50 <250 37×2 31.4-628 16.9
2ZK3060 18 0.25-50 <250 37×2 17.5-525 18.2
2ZK3645 16.2 0.25-50 <250 45×2 37.8-756 21
2ZK3652 18.9 0.25-50 <250 45×2 43.2-846 24
2ZK3660 21.6 0.25-50 <250 45×2 43.2-846 25.4
