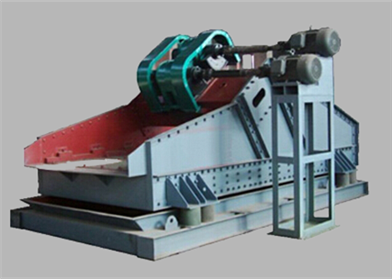

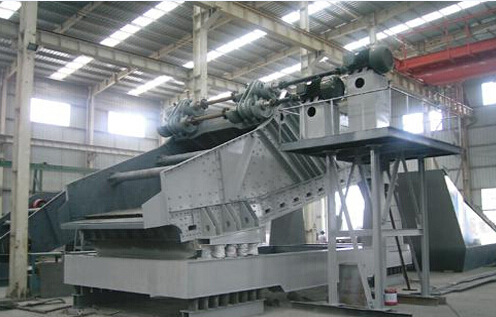

热矿筛

产品用途:

SZR型热矿振动筛主要适用于冶金行业烧结工艺流程中的筛分作业,或用在烧结机与冷却设备之间的布料作业。

主要部件原理:

1.SZR型热矿筛为座式安装,采用双轴振动器振动。双轴振动器两根轴由两台电动机分别带动做反向自同步旋转,使筛箱产生直线振动。电动机安装在筛箱侧面的固定支架上,故电动机不参振。

2.电动机和双轴振动器之间,两台双轴振动器之间均采用万向联轴器连接,万向联轴器同时具有角度和长度的补偿作用,可以满足筛机工作时电动机和激振筛的相对位移要求。

3.SZR型热矿筛均配备二次隔振系统,对基础的动负荷较小,使用于有隔板减振要求,安装高度允许的场合。

4.SZR型热矿筛筛箱的侧板与横梁采用优质耐热不锈钢(或优质耐热钢)制造,主板和侧板之间,侧板和横梁的连接采用环槽铆钉铆接,连接紧固可靠。



立即订购

产品特点

产品特点:

1.适用于高温筛分作业,使用效率高。

2.整机强度、刚度大,受热变形小,使用寿命长。

3.筛板采用精密铸造,筛面固定系统装配合理,维护简便。

4.二次隔振性能优化,传给地基动负荷小,噪声低。

工作原理

SZR型热矿振动筛工作原理与结构特点:

SZR型热矿振动筛均为座式安装。采用双轴激振器,电机不参振,由两台电机外拖作反向自同步旋转,使筛体沿直线方向作周期性往复运动,从而达到筛分目的。

该系列热矿筛的横梁及筛箱侧板采用耐热板或不锈钢板制造,并采用环槽铆钉铆接,不但紧固性较好,而且大大减少了因焊接产生的内应力。

该系列热矿筛的筛板采用耐高温的耐磨材料制成,具有抗热性好、不变形、寿命长的特点,筛板安装方便、拆卸简单易行。

该系列热矿筛采用二次隔振装置,可大大减少设备工作时对基础的冲击,从而降低基础造价。

SZR型热矿筛使用条件:

1.为减少物料对筛板的冲击,筛箱受料端的给料落差不大于500mm,其给料方向应与筛面上物料运动方向一致。

2.振动器与筛面之间必须安装隔热装置(隔热水箱或隔热板)以减少烧结矿的热幅射对振动器的影响,保证振动器在允许的温度下工作。

3.物料温度为500-1000摄氏度,但筛框的允许温度为300-500摄氏度。故在筛面、返矿漏斗和横梁内壁必须抽风或通风冷却。

4.漏斗、抽风罩和隔热装置均不得固定在筛子本体上,其与筛体振动部分之间的间隙不得小于50mm。


技术参数

型号 给料粒度(mm 处理量(t/h 振次(r/min 双振幅(mm 电动机型号 功率(Kw
SZR-1545 ≤80 120 740 7月9日 Y160L-8 2×7.5
SZR-2060 350 9 Y200L-8 2×15
SZR-2575 450 7月9日 Y255M-8 2×22
SZR-3175 600 9 Y255M-8 2×22
SZR-1850 150 7月9日 Y180L-8 2×11
