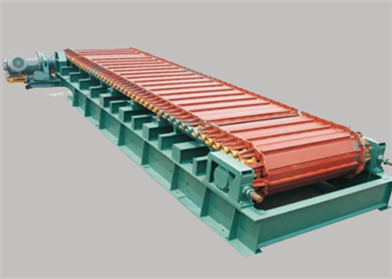

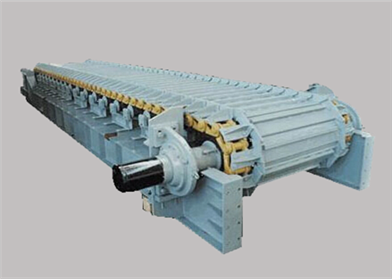

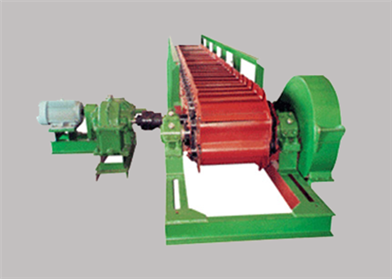

板式给料机

产品用途:

广泛用于矿山、水泥、化工及冶金行业的采送、转运、配料等工艺过程中,板式给料机尤其是运送大块、高温和尖锐的物料最为适合,并能在露天和潮湿等恶劣的环境下可靠地工作,根据输送物料堆积密度和块度大小分为轻型、中型、重型板式给料机。

销售热线:0379-62112728

立即订购

产品特点

板式给料机结构与特点板式给料机具有牵引力大,功耗小,磨损小,漏料少,运行平稳,工作可靠,使用寿命长,检修方便等突出的优点。

1. 槽板采用双圆弧板,有效防止漏料。

2. 牵引链采用承重与牵引分开的结构,提高了板喂机承受冲击载荷能力。

3. 尾部拉紧装置设有碟形弹簧,能减速缓链条冲击载荷,提高了链条的使用寿命。

4. 板式给料机由头部驱动装置,尾轮装置,拉紧装置,链板及机架等五个部分组成。

5. 尾部有枕木吸震,中部有特殊的吸震托辊支承,改善大块物料冲击两侧滚轮和槽板的受力力条件,提高运行部件的寿命。6. 特别加强的头部罩壳下罩左右是可分式,不妨碍起吊破碎机转子体。

7. 头部装置链轮13-15齿,奇偶数齿分开传动,寿命增加。

8. 头部装置链轮切割成3瓣齿,不需拆卸链板即可更换轮齿,易维护。

9. 传动型式有开式型,行星型,悬挂型,可供选用。


工作原理

板式给料机基本原理:

板式给料机是由传动系统,链板输送机构,料仓及机架构成;其中输送机构的链板,链条,插销,滚轮等为易损件,以不同的使用强度和频率,率先出现磨损变形,需要用户更换板式给料机刚度高,可适应一定粒度的大块物料,料仓容积大,可有效缩短铲车送料时间,但同时链板传动速度较慢,承载能力大。

技术参数

型号

输送槽宽度(mm

生产能力(m3

运转速度(m/s

给料最大粒度(mm

BQ500

500

7-9

0.05-0.4

180

BQ630

6300

11-175

0.04-0.4

200

BQ800

800

20-310

0.03-0.4

280

BQ1000

1000

25-510

0.03-0.4

360

BQ1250

1250

40-845

0.03-0.4

500

BZ800

800

20-325

0.03-0.25

350

BZ1000

1000

30-480

0.02-0.25

450

BZ1250

1250

40-680

0.02-0.2

580
